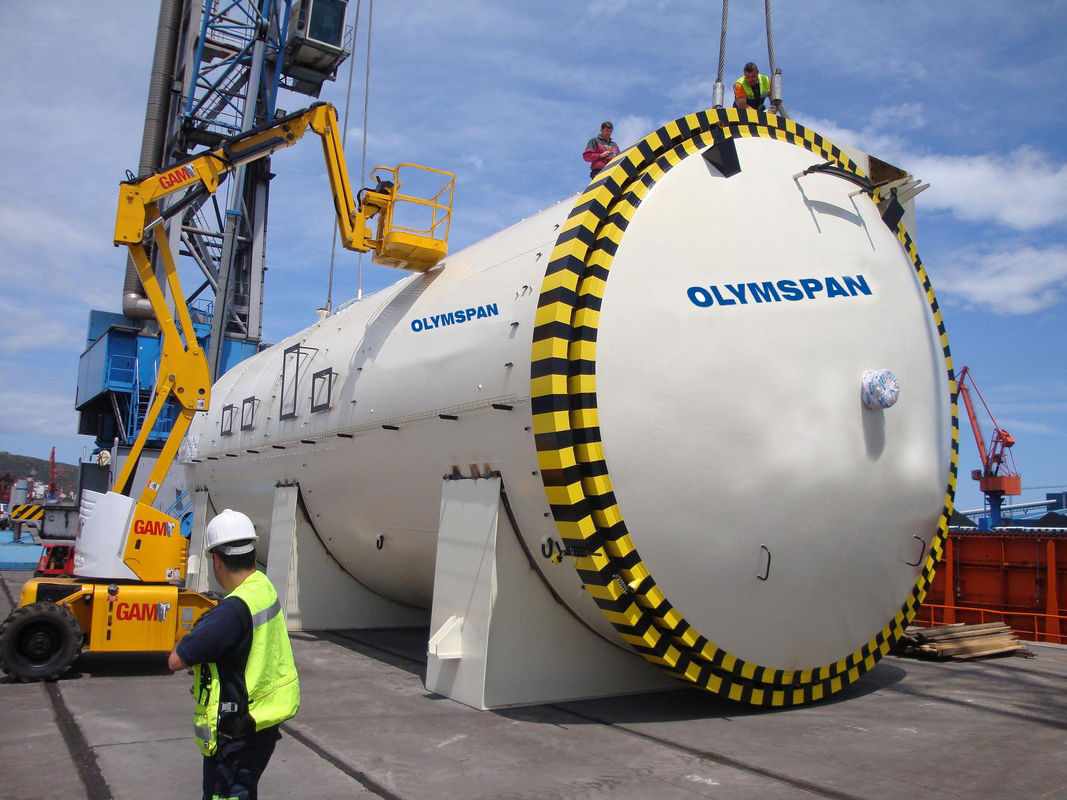

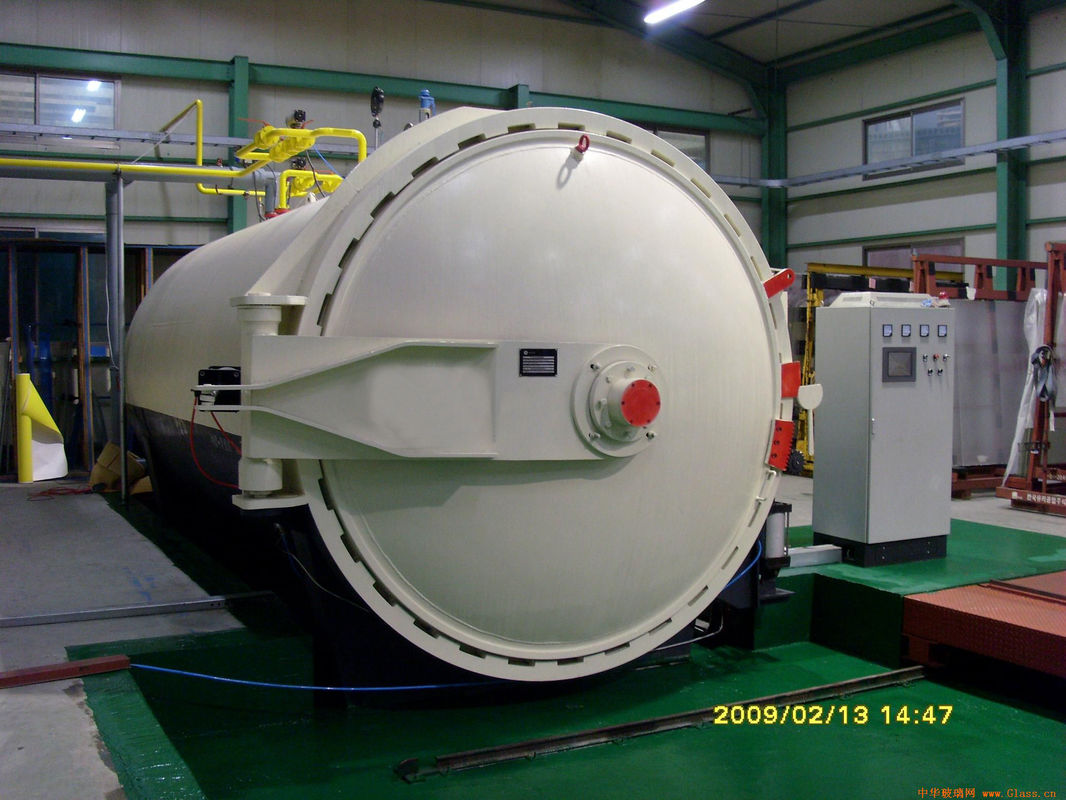

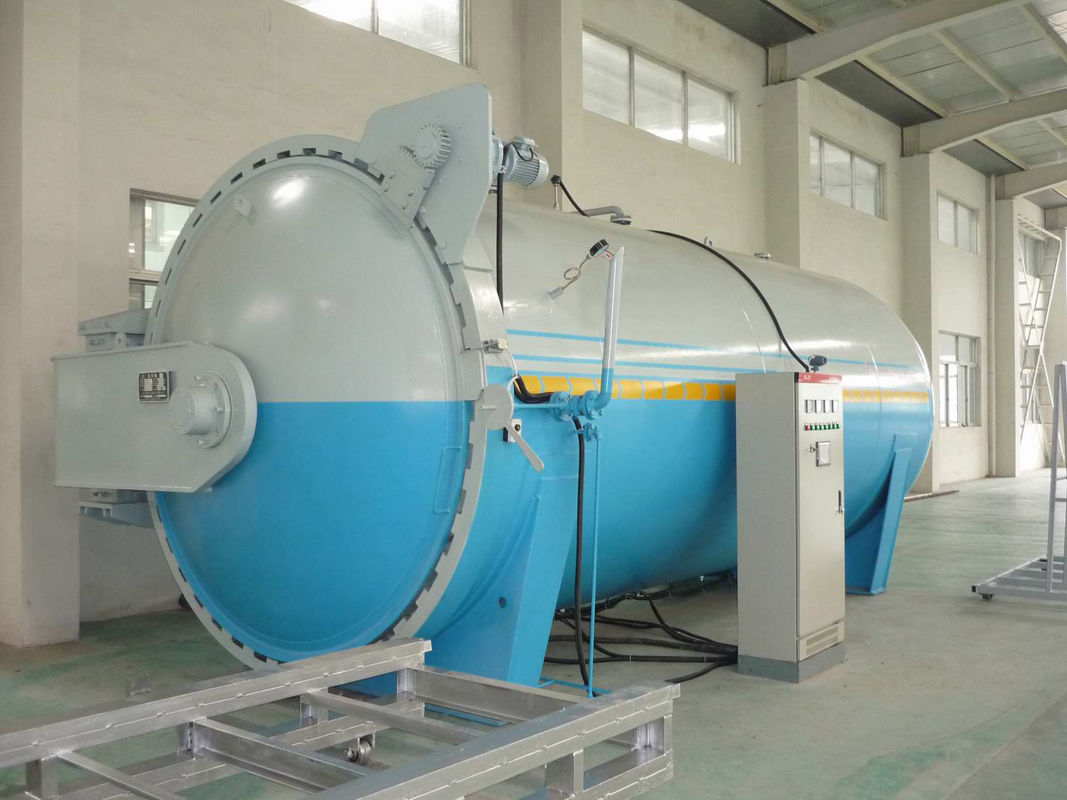

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ
คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ

ภาพใหญ่ :  คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: OLYMSPAN
ได้รับการรับรอง: CE,ASME
หมายเลขรุ่น: FGZ
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1set
ราคา: USD20,000-200,000/Set
รายละเอียดการบรรจุ: เปลือยกาย
เวลาการส่งมอบ: 90days
สามารถในการผลิต: 2 ชุด / 90 วัน

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ

ลักษณะ
วัสดุ: วัสดุที่ได้รับการรับรองจาก Ped
แสงสูง:

autoclaves อุตสาหกรรมหม้อหุงข้าวอัตโนมัติ

,

automatic autoclave

ออโตคลาฟผสมความดันสูง φ 3.5MX18M, ออโตคลาฟอวกาศ



1. การนําเสนอสั้น ๆ

ในช่วงสิบปีที่ผ่านมา เราได้เห็นการพัฒนาของวัสดุใหม่ที่มีคุณสมบัติทางกลและทางกายภาพที่ดีได้พบกับการใช้งานมากขึ้นและมากขึ้นเราเรียกว่าวัสดุประกอบเป็นผลิตภัณฑ์ที่ได้รับจากการพอลิมิเรซิสของเส้นใยคาร์บอนและธ อร์ซิน ที่ได้รับการเตรียมและออกรูปร่างอย่างเหมาะสม

ออโตคลาฟเป็นอุปกรณ์สําคัญในการพิมพ์แบบร้อนของเส้นใยคาร์บอนและผสมเมทริกซ์เรซิน (โพลียมิด, บิสมาเลอมิด, เมทริกซ์เรซินเอโป็กซี่และเมทริกซ์เรซินเทอร์โมพลาสติก, ฯลฯ)คุณภาพของผลิตภัณฑ์ได้รับภายในออโตคลาฟ โดยการเพิ่มลักษณะทางกลถึง 20-30% เมื่อเปรียบเทียบกับวิธีการพอลิเมอเรชั่นอื่น ๆซึ่งไม่กําหนดการกดดันภายนอกของผลิตภัณฑ์

ความน่าเชื่อถือและความแม่นยําของวงจรที่สามารถได้รับกับ SINOMAC ออโตคลาฟซึ่งใช้กันอย่างแพร่หลายในสาขาเทคโนโลยีสูง เช่น เครื่องบินอวกาศรถยนต์ อิเล็กทรอนิกส์ อาวุธ การจราจร อุปกรณ์กีฬา และพลังงานใหม่ เป็นต้น

2ข้อมูลพื้นฐาน

2.1 รูปแบบและขนาดของออโตคลาฟประกอบ

Ø รูปแบบออโตคลาฟ: SN-CGF35130

Ø กว้างจริง: 3500mm

Ø ความยาวจริง: 13000 มม.

คํานิยาม: *กว้างประสิทธิภาพคือกว้างที่ใช้ได้ของออโตคลาฟ

*มีประสิทธิภาพความยาวคือจุดที่จะทําความยาวจริงของวัสดุประกอบ

2-2 การผลิต

Ø ขนาดสินค้า: ขนาดสูงสุด 3400mmx13000mm

2-3. พลังงานไฟฟ้า

Ø ความดันการทํางาน: ตามลูกค้า

Ø การควบคุมพลังงาน: ตามลูกค้า

Ø พลังงานรวม: ตามลูกค้า

2-4. น้ําและอากาศ:

Ø การใช้น้ําเย็น: ~ 60m3/h

Ø ความดันน้ําเย็น: นิติ 3 บาร์ ~ สูงสุด 6 บาร์

Ø ระบบควบคุมอากาศของอุปกรณ์ควบคุม: 5 ~ 7bar

Ø แหล่งไนโตรเจนสูงสุดสําหรับออโตคลาฟ: 15 บาร์

3ลักษณะทั่วไปและกระบวนการทํางานของออโตคลาฟ

3-1 ลักษณะทั่วไป

OLYMSPAN ออโตคลาฟเป็นภาชนะความดันปิดที่สามารถทําความร้อนด้วยหน่วยการทําความร้อนแบบบังคับ โดยสามารถควบคุมอุณหภูมิ ความดันและความว่างได้อย่างมีประสิทธิภาพด้วยการออกแบบที่ทันสมัย, ประกอบด้วยการบังคับ convection fun และยูนิตมอเตอร์, ระบบพลังงานการทําความร้อนออกสามารถปรับ 0-100%, การควบคุมสัดส่วนของความดัน, การเย็นและส่วนประกอบไอมันสามารถได้รับอุณหภูมิและความดันที่เหมือนกันตามเส้นโค้งกระบวนการ. อุณหภูมิคือการตรวจสอบในระยะการทําความร้อน, การรักษา, และการเย็น. การทําความร้อน / การเย็น gradients สามารถกําหนดโดยผู้ประกอบการ. ความดันถูกปรับในระยะความดัน, การรักษา, การปล่อย

3-2 กระบวนการทํางาน

กระบวนการทํางานทั้งหมดของ OLYMSPAN Autoclave มี 17 (หรือมากกว่า) ภาค ในแต่ละภาคค่าของอุณหภูมิ ความดัน ความว่างและช่วงเวลาสามารถกําหนดและติดตามโดย HIM และ PCและกระบวนการปฏิบัติงานจะถูกทําโดยโปรแกรมพัฒนาโดยเฉพาะของเรา ซึ่งขึ้นอยู่กับระบบควบคุม PLC เพื่อให้แน่ใจว่าการทํางานอัตโนมัติเต็ม. OLYMSPAN Autoclave เหมาะสําหรับการผลิตวัสดุประกอบต่างๆ และยังสามารถรับประกันคุณภาพสินค้าที่สมบูรณ์แบบได้





คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 0



เช่น สูตรอาหาร:



คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 1



Vacu1: ความดันระยะว่างขั้นต่ํา Vac2: ความดันระยะว่างสูงสุด

กด1: พิมพ์ก่อนแรงดัน2:ความดันสุดท้าย

Temp1:อุณหภูมิของภาคแรก Temp2:อุณหภูมิของภาคสอง

Temp3: อุณหภูมิของภาคที่สาม Temp4: อุณหภูมิของภาคที่สี่

Temp5: อุณหภูมิของการเย็นและปล่อย

T1: ระยะเวลาในการเก็บของส่วนแรก T2:การรักษาเวลาของช่วงที่สอง

T3: ระยะเวลาในการเก็บของส่วนที่สาม T4:การรักษาเวลาของภาค



(1) วางขยะของวัสดุประกอบและหม้อในถุงสูบ, และจากนั้นใส่ใน autoclave กัน, ในที่สุด, เริ่ม vacuuming, การได้รับสูบไปยังจุดตั้ง: Vacu1

(2) เริ่มการทําความร้อน, ความร้อนเพิ่มขึ้นไปยังจุดตั้ง:Temp1, ในเวลาเดียวกัน, ความดัน, ความดันเพิ่มขึ้นไปยังจุดตั้ง: กด.1, และจากนั้นเริ่มต้นระยะการรักษาครั้งแรก, เวลาการรักษาคือจุดตั้ง T1.

(3) จบระยะแรกการรักษา, ต่อไปเพื่อความร้อน, ความร้อนเพิ่มขึ้นไปยังจุดตั้ง: Temp2, วากูม Vacu2 หรือแรงกดอากาศ, และแล้วเริ่มต้นระยะที่สองการรักษา,เวลาในการเก็บคือจุดตั้งค่า T2.

(4) จบการรักษาระยะที่สอง, ความดัน, ความดันเพิ่มขึ้นไปยังจุดตั้ง: กด2.

(5) ต่อการทําความร้อน, อุณหภูมิเพิ่มขึ้นไปยังจุดตั้ง: Temp3, เริ่มต้นระยะการรักษาที่สาม, เวลาการรักษาคือจุดตั้ง T3.

(6) จบการรักษาระยะที่สาม,ต่อการทําความร้อน,อุณหภูมิเพิ่มขึ้นถึงจุดตั้งค่า: Temp4,เริ่มต้นการรักษาระยะที่สี่, เวลาการรักษาคือจุดตั้งค่า T4.

(7) จบการรักษาระยะที่สี่ เริ่มการเริ่มต้นระยะเย็น จนถึงอุณหภูมิลดลงสู่จุดตั้ง:Temp5.

(8) การปล่อยอากาศ

3-3. รสสูตร

คุณสามารถเก็บและเลือกสูตรอื่น

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 2

3-4 โครงสร้างระบบควบคุม

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 3

3-5. รายละเอียดการทํางาน

3-5-1ความดัน

Ø สื่อความดัน: ไนโตรเจน

Ø ความดันทํางานสูงสุด::1.5Mpa (15bar)

Ø ความดันสูงสุดตามการออกแบบ:1.6Mpa (16bar)

Ø อัตราการกดดัน: 0-0.6bar/min อัตราเฉลี่ยจาก 0 bar ถึงแรงกดทํางานสูงสุด

Ø อัตราการลดความดัน: อัตราเฉลี่ย 0-0.6bar/min จากความดันทํางานสูงสุดถึง 0 bar

3-5-2อุณหภูมิ

Ø อุณหภูมิการทํางานสูงสุด:250°C

Ø อุณหภูมิแบบออกแบบสูงสุดของภาชนะ:260°C

Ø อัตราการทําความร้อน: 0-3 °C/นาที จากอุณหภูมิอากาศเฉลี่ยจากสภาพแวดล้อมถึง 250 °C และออโตคลาฟด้วย PCM 800kg และเหล็ก 1500kg

Ø อัตราการเย็น: 0-3 °C/นาที จากอุณหภูมิอากาศเฉลี่ย 250 °C ถึง 50 °C และออโตคลาฟที่มี PCM 800kg และเหล็ก 1500kg

3-5-3วัคิวัม

Ø ขอบเขตความว่าง ≤-0.098Mpa

Ø ความว่างในการทํางานสูงสุด:-0.08Mpa

4รายละเอียดของอุปกรณ์

4-1 โครงสร้างทั่วไป





คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 4

4-2 ถังความดัน

เครื่องบรรจุความดันที่มีประตูเปิดเร็ว ได้รับการรับรองตามกฎหมายเครื่องบรรจุความดันของจีน หลักฐาน GB150-2011

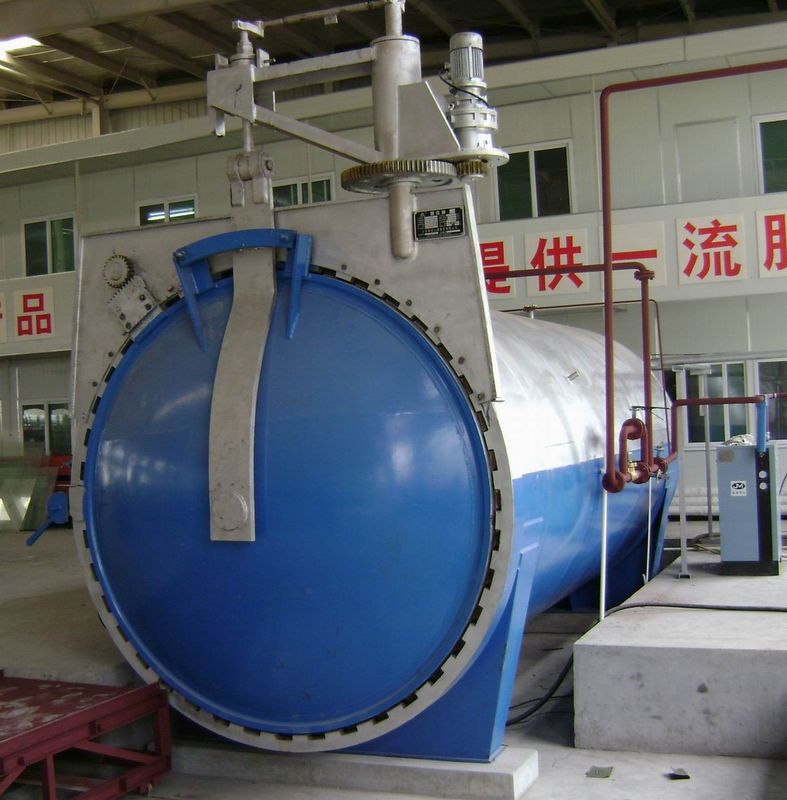

4-3. การ ปิด ประตู อย่าง รวดเร็ว

Ø ระบบทั้งหมดประกอบด้วยสี่ส่วน: คู่ของเกียร์แฟลนจ์, อุปกรณ์ขับเคลื่อน, แหวนประปาและระบบป้องกันอุณหภูมิสูง

Ø การเปิด ปิด และล็อคประตูด้วยระบบไฮดรอลิก

Ø แหวนประปาทําจากยางซิลิคอน ทนต่ออุณหภูมิสูง

Ø สามารถทํางานด้วยมือด้วยสวิทช์ในตู้ไฟฟ้าใกล้ประตูด้วย

Ø ประเภทประตู: เปิดซ้ายด้าน (หน้าประตู

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 5

4-4. ระบบกันหนาว

Ø การกันความร้อน:การกันความร้อนภายใน

Ø วัสดุประปา: สายใยเซรามิก

Ø โลหะแผ่นภายใน: สแตนเลส 1,0 มม

Ø ความหนาของไอโซเลชั่น: 100 มม.

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 6

4-5. หนุนพื้นและราง

Ø การบรรทุกรถไฟ: 4000 กิโลกรัม, การบรรทุกเพิ่มขึ้นสามารถนําเสนอเป็นตัวเลือก.

Ø ประเภทรถไฟ::เหล็กมุมเท่ากัน

Ø ความจุบนพื้น: 400 กิโลกรัม ความจุเพิ่มขึ้นสามารถนําเสนอเป็นตัวเลือก

Ø รูปแบบของรองพื้น: พลาสติก (4 มม.)

4-6. ระบบทําความร้อน

Øคอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 7ระบบทําความร้อนประกอบด้วยเขตทําความร้อนสามเขต และองค์ประกอบทําความร้อนที่ตั้งอยู่ด้านล่างของภาชนะเพื่อการบํารุงรักษาง่าย

Ø เครื่องทําความอบอุ่นไฟฟ้า เครื่องทําความอบอุ่นแบบท่อ

Øหลายแบงค์ที่ควบคุมผ่าน thyristor SCR

Ø การควบคุมสัดส่วน 0-100% ผลิต

Ø กระบวนการทําความร้อนถูกควบคุมโดยเครื่องควบคุมอุณหภูมิ รูปแบบคือการควบคุม PID และถูกจัดโดยระบบ PLC





4-7. ส่วนประกอบความดัน

Ø วาล์วเข้าและออก ปริมาณการควบคุม ปริมาณการควบคุม ปริมาณการควบคุม

Ø วาล์วออกมือ วาล์วลูกกลอง 3 ชิ้น

Ø เครื่องลดเสียงไอออก (อับซอร์เสียง) ทําให้เสียงดังน้อยกว่า70DB. 1pc

Ø เครื่องปรับความดัน: 1

ความแม่นยํา: +/- 50mbar (0.005Mpa)

Ø เครื่องวัดความดัน:1

Ø ความอดทนในการควบคุมความดัน: ± 0.1bar

ระบบเย็น(เครื่องแลกเปลี่ยนความร้อน)

Ø เครื่องแลกเปลี่ยนความร้อนตั้งอยู่ด้านล่างของออโตคลาฟเพื่อการบํารุงรักษาง่าย

Ø เครื่องแลกเปลี่ยนความร้อนจากสแตนเลส ทุกส่วนภายในที่เปียกด้วยสแตนเลส ท่อปีกหลายแถว

Ø วาล์วเย็นสัดส่วนสําหรับการควบคุมการเย็นหลัก

Ø วาล์วสปริงอากาศและน้ําหมอกสําหรับการควบคุมการเย็นก่อน

4-9. ระบบกระบวนการกระบวนการ (ระบบกระบวนการกระบวนการอากาศ)

Øช่องทางอากาศร้อน

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 8ออตคลาฟประกอบ OLYMSPAN แตกต่างจากออตคลาฟประจําการ โดยไม่จําเป็นต้องใช้ท่ออากาศเรเดียล และใช้พื้นเป็นระบบส่งอากาศไปข้างหน้าลักษณะการออกแบบที่โดดเด่นนี้ ลดต้นทุนให้กับลูกค้า, และทําให้อุณหภูมิเท่ากันมากขึ้น

Øพัดลมเครื่องยนต์สําหรับการหมุนเวียน

เครื่องยนต์ถูกพับเข้ากับตัวของออโตคลาฟ มันขับพัดลมโดยตรง







Øปริมาตรหลักของพัดลมหมุนมอเตอร์

พลังงาน:55KW การควบคุมการแปลงความถี่

รูปแบบการเชื่อมต่อ: เชื่อมต่อตรง

ความเร็วหมุนชื่อ:960r/min ((400V/50HZ)

วงล้อพัดลม 6# เครื่องขับเคลื่อนหลอมศูนย์กลาง

ความดันลม:1450Pa

อัตราการไหล:26850M3/h.

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 9

Øการปิดและเย็นหม้อ

เครื่องยนต์พิเศษที่ปิดเต็ม, หมุนกับ SKF ระดับอุณหภูมิสูงเครื่องเย็นน้ําเชือกที่มีปั๊มน้ําและสวิตช์การไหลแยกที่จะติดตั้งเพื่อเฝ้าระวังการไหลของน้ําและเตือน / หยุดวงจรโดยอัตโนมัติถ้ามีการไหลของน้ําไม่เพียงพอ.



4-10 ส่วนประกอบการติดตามอุณหภูมิ

Ø ความอดทนในการควบคุมอุณหภูมิ: ± 2 °C

Ø เทอร์โมคอปเปอร์อุณหภูมิอากาศ:

ประเภท K รวมถึงการติดตาม / การควบคุม PC การเก็บข้อมูล

Ø ไฮ-ลิมิต เซฟต์ เทอร์โมคอปเปอร์: 1pc, เซฟต์

ประเภท K รวมถึงการติดตาม/ควบคุม PC

Ø ส่วนเทอร์โมคอปเปอร์: 20 ชิ้น สามารถเคลื่อนย้ายได้

ประเภท K รวมถึงการติดตาม PC การรับข้อมูลและการควบคุม



4-11 ระบบสูบ

4-11-1ส่งแหล่งแหล่งแอก: รวม 10 ชิ้น

4-11-2สายพานแหล่งแต่ละสายจะรวมถึง:

Ø 1⁄2" สายต่อท่อกลมภายใน

Ø วาล์วปิดมือภายนอก วาล์วลูกกลอง 3 ชิ้น สแตนเลส

Ø วาล์วเลือกระยะว่างที่ควบคุมโดย PC วาล์วลูกกลม 3 ชิ้น สแตนเลส

Ø วาล์วควบคุมอากาศแบบ PC, วาล์วลูกกลอง 3 ชิ้น, เหล็กไร้ขัด

Ø ท่อเหล็กไร้ขัดเหล็ก 1⁄4"

4-11-3สายพานแปรวาคิวัม: รวม 10 ชิ้น

4-11-4สายพานแปรแวคิวัมแต่ละสาย จะมี:

Ø 1/2" สายต่อท่อเส้นภายใน

Ø วาล์วปิดมือภายนอก วาล์วลูกกลม 3 ชิ้น สแตนเลส

Ø ท่อเหล็กไร้ขัดเหล็ก, 1⁄2 "

4-11-5เครื่องแปลงแอกุศกะ: รวม 11 ชิ้น

Ø ความดันการตรวจสอบ: 15 Bar

Ø ระยะเวลา: 760 มิลลิเมตร Hg ถึง 15 บาร์

Ø ความแม่นยํา: +/- 15.6mm Hg

4-11-6เครื่องกรองแอกุศกะ: 11 ชิ้นทั้งหมด

สําหรับการใช้งานในการรักษาสารประกอบที่มีสารระเหยสูง (เช่น โพลีไมด์อุณหภูมิสูง)เครื่องกรองระบายความว่างจะมีประสิทธิภาพมากในการบดผ่อนของสารลุกและสารละลายในระหว่างการทํางานความร้อนสูง.

4-11-7แต่ละแหล่งสูบสูบที่ควบคุมได้เป็นส่วนตัว มันสามารถทําสูบสูบและอากาศ และแต่ละแหล่งจะปิดกันเป็นส่วนตัวในกรณีที่กระเป๋าสูบสูบแตก

4-11-8การแยกการดูดฝุ่นและการวัด

4-11-9การทดสอบการรั่วไหลของระยะว่างอัตโนมัติ ก่อนเริ่มวงกลม

4-12 ระบบไฟฟ้า

ไฟฟ้ากระพริบทั่วพื้นที่ทํางานของออโตคลาฟ มัน 400 ลักซ์

4-13 ระบบควบคุม

Ø ระบบควบคุมถูกพัฒนาขึ้นบนพื้นฐานของการวิจัยและพัฒนาด้านวัสดุประกอบและมันประกอบด้วย PLC หนึ่งสําหรับการบริหารจัดการแบบอัตโนมัติของกระบวนการและ PC หนึ่งสําหรับการควบคุมระบบ. การทํางานของระบบทั้งหมดนั้นขึ้นอยู่กับพัสดุซอฟต์แวร์ที่พัฒนาเป็นพิเศษ-TPC ((การควบคุมการประมวลผลทางความร้อน)

Ø การเข้าใช้งานที่คุ้มครองด้วยรหัสผ่าน ผู้ประกอบการสามารถเข้าใช้งานระบบโดยเข้าใช้งานแบบฟอร์มเข้าใช้งานความปลอดภัยด้วยชื่อและรหัสผ่าน

Ø การทํางานแบบอัตโนมัติอย่างเต็มที่ รวมถึงการทําความร้อน, การกดดัน, การดูดล้าง, การเปิดช่องอากาศ, การเย็นและการออกอากาศข้อมูลการตรวจสอบความสมบูรณ์แบบ และการควบคุมการขับเคลื่อน, เช่นส่วนเปลี่ยน, การทํางานปลาย, ฯลฯ

Ø จอทํางานด้วยมือ ทําให้ผู้ประกอบการสามารถควบคุมอุณหภูมิ, ความดัน, ความว่าง, แฟน และวาล์วด้วยมือตามที่อนุญาต

Ø ตามความต้องการของกระบวนการทํางานที่แตกต่างกัน, มันสามารถตั้งเวลาส่วน, การควบคุม TC, ค่าอุณหภูมิ, อัตราอุณหภูมิ, ค่าความว่าง, ค่าความดัน, อัตราความดัน, เป็นต้นและมันยังสามารถปรับปรุงปริมาตรการในการดําเนินงานสด.

Ø สามารถเลือกและบันทึกสูตรการรักษาความแข็งที่แตกต่างกัน, แสดงในเวลาจริงและแนวโน้มประวัติศาสตร์ของความดัน, ความว่างและอุณหภูมิการเก็บข้อมูลการประมวลผลทั้งหมด และฟังก์ชันบันทึกที่ไม่มีกระดาษของมันสามารถทําการรายงานของเส้นโค้งการทํางานและพารามิเตอร์กระบวนการ.

Ø สามารถติดตามการกระทําทั้งหมดของอุปกรณ์และข้อมูลระบบความปลอดภัยอย่างต่อเนื่อง เช่น การล็อคความปลอดภัย ประตูปิด ประตูล็อค และอื่นๆ

Ø มีระบบเตือนเสียงและสายตา และจอวินิจฉัยและตรวจสอบความผิดพลาด รวมถึงสัญญาณเตือนอุณหภูมิและความดันเกิน และฟังก์ชันป้องกันความปลอดภัยต่างๆ เช่น การรั่วไหลของระยะว่างความผิดพลาดในวงจรการรักษา, ความล้มเหลวของส่วนประกอบ เป็นต้น

Ø การควบคุมความร้อนจะทําให้ผู้ประกอบการสามารถควบคุมจากผลิตภัณฑ์หรืออากาศหรือการอ่าน T / C ขั้นต่ํา, TPC มีการควบคุม TC, ผู้ประกอบการสามารถเลือกอากาศ TC, TC สูง, หรือ TC ต่ํา

Ø ลูกค้าสามารถทํางานจดทะเบียน, เข้าระบบและกดข้อมูลสินค้า, และทําความเข้าใจอินตรเน็ตหรือการควบคุมทางไกล

Ø สามารถทําผลิตข้อมูล, การพิมพ์, การวิเคราะห์ความต้องการเพื่อปรับปรุงคุณภาพสินค้า

Ø UPS (ไฟฟ้าที่ไม่หยุด) พลังงาน:1000VA

4-14 ระบบความปลอดภัย:

Ø การล็อคแบบกลไกและไฟฟ้าเพื่อปิดประตู, ประตูปิดและล็อคหลักฐานสถานะ, ออโตคลาฟไม่สามารถเปิดเมื่อความดันในออโตคลาฟสูงกว่า 0.2 บาร์

Ø จะเป็นสัญญาณเตือนอัตโนมัติเมื่อเผชิญกับอุณหภูมิเกินหรือแรงดันเกิน; อัตโนมัติลดอุณหภูมิเมื่ออุณหภูมิเกิน, และอัตโนมัติปล่อยเมื่อแรงดันเกิน

Ø มีวาล์วฉุกเฉินเพื่อปล่อยแรงดัน

Ø วาล์วลดความดันความปลอดภัย

Ø ระเบิดความดันอากาศต่ํา, เครื่องปรับความดันต่ํา และลดความดันต่ํา

Ø การระบุการทํางานของมอเตอร์พัดลมวงจร

Ø ระเบิดเสียงและภาพเมื่อประตูเปิดปิดทํางาน

Ø กดปุ่มหยุดฉุกเฉินเพื่อหยุดวงจรการรักษาทุกวาล์วควบคุมความดัน, วัลล์วควบคุมความดัน, การเย็นหลักจะล้มเหลว

4-15. สี

OLYMSPAN ออโตคลาฟจะถูกนําเสนอและทาสีสี "สีน้ําเงินเข้ม" สีกระจ่างสูง ลูกค้าขอสีสามารถนําเสนอเป็นตัวเลือก

5- ข้อมูลทางเทคนิคหลักของออโตคลาฟประกอบ

โมเดล#SN-CGF1540 ออโตคลาฟประกอบ

ไม่ ไม่

คําอธิบาย

หน่วย

รายละเอียดและปารามิเตอร์

1

กว้างในการทํางานที่มีประสิทธิภาพ

mm

3500 มม.

2

ระยะเวลาการทํางาน

mm

13000 มม.

3

ระยะทางทางรถยนต์ออโตคลาฟ

mm

1960

4

ความสูงของเส้นทาง ((จากพื้นไปยังเส้นทาง)

mm

1050

5

ความสูงสูงสุด ((จากรถเข็นไปยังด้านบนของ autoclave)

mm

2700

5

ความกดดันในการออกแบบ

Mpa

1.6

6

ความดันในการทํางาน

Mpa

1.5

7

ความเร็วในการกดดันสูงสุด (เฉลี่ย)

บาร์/นาที

0.6

8

สูงสุด อัตราการลดความดัน (เฉลี่ย)

บาร์/นาที

0.6

9

กล่องระบายอากาศ

Mpa

1.55

10

อุณหภูมิการออกแบบ

°C

260

11

อุณหภูมิการทํางานสูงสุด

°C

250

12

ขนาดสูงสุด อัตราการทําความร้อน ((อากาศเฉลี่ย)

°C/นาที

3

13

ความเร็วในการเย็นสูงสุด (อากาศเฉลี่ย)

°C/นาที

3

14

หนุนความร้อนระหว่างการทดสอบ

กิโลกรัม

PCM 800 กิโลกรัม และเหล็ก 1500 กิโลกรัม

15

ความเท่าเทียมของอุณหภูมิในสภาพคงที่

°C

± 2

16

อุณหภูมิของเปลือกภายนอกในอุณหภูมิสูงสุด

°C

< 60

17

รีบเปิดโหมดประตู

----

ไฮดรอลิก

18

กลางการทํางาน

----

อากาศดัน

19

โหมดความร้อน

----

อิเล็กทริก ((Convection+Radiation)

20

เครื่องทําความร้อน

----

เครื่องทําความร้อนแบบท่อ

21

พลังการทําความร้อน

KW

594

22

จํานวนของเครื่องยนต์พัดลมในวงจร

เซต

1

23

พลังของมอเตอร์พัดลม

KW

55

24

ประเภทของเทอร์โมคอปเปอร์

----

ประเภท K

25

เทอร์โมคอปเปอร์อากาศ

ชิ้น

2

26

เทอร์โมคอปเปอร์อัดอุณหภูมิส่วน

ชิ้น

40

27

จํานวนของเครื่องปรับความดัน

ชิ้น

1

28

เส้นระบายความร้อน

ชิ้น

10

29

ปริมาณของซอนด์แวคิวัม

ชิ้น

11

30

วาล์วที่ควบคุมโดย PLC ในแต่ละสายสูบว่าง

---

วัคิวัมและอากาศ

31

นิ้วความดันในระยะว่าง

Mpa

- 008

33

รูปแบบการควบคุมแบบมาตรฐาน

---

PLC+PC

34

โปรแกรมควบคุม

---

การควบคุมการประมวลผลทางความร้อน (TPC)

35

ประเภทของอุปกรณ์ปิด

---

ภายใน

36

วัสดุประปา

---

สายใยเซรามิก

37

ความหนาของอุปกรณ์กันไฟ

mm

100

38

โลหะปูน

---

สแตนเลส

39

อุณหภูมิสภาพแวดล้อมการทํางาน

°C

ขั้นต่ํา 20 °C สูงสุด + 45 °C

40

ความชื้นของสภาพแวดล้อมการทํางาน

---

< 60%

41

พลังงานไฟฟ้า

---

380VAC, 3P+PE, 50/60Hz

42

น้ําหนัก

กิโลกรัม

17980

6. ระบบควบคุม TPC (การควบคุมกระบวนการทางความร้อน)

6-1 การนําเสนอสั้น ๆ ของ TPC

องค์ประกอบและเซ็นเซอร์ของออโตคลาฟจะติดตามและควบคุมโดยระบบควบคุม TPC. TPC คือ Windows XP / Win 7 เวอร์ชั่นของโปรแกรมควบคุมคอมพิวเตอร์ OLYMSPAN.

6-2 การ ควบคุม ที่ ดี กว่า คือ เคล็ดลับ ของ การ ทํางาน

ส่วนใหญ่จะเห็นด้วยว่า ในโลกของการผลิตผสมผสาน ระบบควบคุมเป็นองค์ประกอบสําคัญในการรับประกันผลงานของออโตคลาฟ ความสามารถในการใช้งานและความน่าเชื่อถือแม้กระทั่งออโตคลาฟที่ดีที่สุดจะถูกบาดเจ็บโดยระบบควบคุมที่ทํางานไม่ดีโดยเฉพาะอย่างยิ่งเมื่อมีการประมวลผลวัสดุประกอบขนาดใหญ่OLYMSPAN ได้มุ่งเน้นส่วนใหญ่ของความพยายาม R & D ของเรา บนโปรแกรมควบคุมของเราและลักษณะ / ความสามารถที่สามารถปรับปรุงผลงานการประมวลผล, ความน่าเชื่อถือ และการผลิตที่ลดลงในออโตคลาฟ



6-3 ตัวอย่างภาพหน้าจอ

ภาพหน้าจอต่อไปนี้นํามาให้สําหรับการนํามาใช้โอกาเวสประกอบ OLYMSPAN แบบปกติ

คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 10

  คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 11
7.1 ถังเก็บอากาศสําหรับไนโตรเจน
7. อุปกรณ์ช่วยสําหรับออโตคลาฟ

7.1.1ความดันทํางานสูงสุด 1.5Mpa

Ø รูปแบบการติดตั้ง: สูง

Ø ความจุ: 35M3

Ø ความดันสูงสุด 1.5 Mpa

Ø สําหรับความดันการทํางานของอัตโนคลาฟ:0.7Mpa

Ø อุณหภูมิการทํางานของสภาพแวดล้อม: -10°C 50°C

Ø มาตรฐานการผลิต: GB150-2011, เครื่องบรรจุความดันจีน

7.1.2ความดันทํางานสูงสุด 3.0 Mpa

Ø รูปแบบการติดตั้ง: สูง

Ø ความจุ: 8M3

Ø ความดันสูงสุด: 3.0 Mpa

Ø ความดันในการทํางานของอัตโนคลาฟ: 1.1 Mpa

Ø อุณหภูมิการทํางานของสภาพแวดล้อม: -10°C 50°C

Ø มาตรฐานการผลิต: GB150-2011, เครื่องบรรจุความดันจีน

7.2 ระบบการเตรียมน้ํา

7.2.1ปั๊มน้ํา

Ø ความจุ: 8t/h

Ø หัว: 30M

Ø พลังงาน: 3 ขั้นตอน 380 วอลต์ 1.5 KW

Ø วัสดุ: SUS304

7.2.2เครื่องกรองสื่อหลายสื่อ

Ø ความจุ: 5t/h

Ø ขนาด: Φ1000×1800 มิลลิเมตร

Ø วัสดุ: พลาสติกเสริมเหล็กจากใยแก้ว

Ø ปริมาณ:1%

Ø อุปกรณ์เสริม: ท่อและวาล์ว

7.2.3Aเครื่องกรองคาร์บอน ctivated

Ø ความจุ: 5t/h

Ø ขนาด: Φ1000×1800 มิลลิเมตร

Ø วัสดุ: พลาสติกเสริมเหล็กจากใยแก้ว

Ø ปริมาณ:1%

Ø อุปกรณ์เสริม: ท่อและวาล์ว

7.2.4เครื่องกรองอ่อน

Ø ความจุ: 5t/h

Ø ขนาด: Φ1000×1800 มิลลิเมตร

Ø วัสดุ: พลาสติกเสริมเหล็กจากใยแก้ว

Ø ปริมาณ:1%

Ø อุปกรณ์เสริม: ท่อและวาล์ว

7.2.5เครื่องตรวจจับ, ท่อ, วาล์วและเครื่องมือ

7.3 ระบบเย็นน้ําหมุนเวียน

ส่วนนี้รวมถึงปั๊มน้ํา, หอคอยเย็น, ถังน้ํา, เครื่องกรอง, วาล์วและท่อ.

Ø ประเภท: วงจรเปิด

Ø จํานวน: 1 ชุด

Ø อัตราการไหลของปั๊ม: 10t/h

Ø หัวปั๊ม: 30m

Ø อัตราการไหลของหอเย็น: 15t/h

Ø ปริมาตรของถังน้ํา:5cbm

7.4 อุปกรณ์บนแพลตฟอร์ม รถขนส่งและวัสดุการติดตั้ง

7.4.1Pอุปกรณ์ latform ใช้สําหรับรถบรรทุก, มันสามารถเคลื่อนไหวได้.

7.4.2รถขนของใช้ในการบรรทุกและขนส่งส่วนความยาวคือ 4 m วัสดุคือสแตนเลสคาร์บอนที่มี 10 การเชื่อมต่อระยะว่าง, 10 การเชื่อมต่อการวัด (ระยะว่าง), 20 การเชื่อมต่อสําหรับ thermocouples

7.4.3วาล์ว ท่อ แฟลนจ์ กลัด และวัสดุทั้งหมดสําหรับการติดตั้งออโตคลาฟ

8,การตั้งค่าของออโตคลาฟประกอบ

Ø PC: เดล

Ø PLC: ซีเมนส์

Ø ส่วนประกอบไฟฟ้าหลัก: ชไนเดอร์

Ø Shell: GB150-2011, OLYMSPAN, CHINA

Ø เครื่องทําความร้อน: เครื่องทําความร้อนไฟฟ้า

Ø วัสดุประปา: สายใยเซรามิก

Ø ป้องกันเกราะ: สแตนเลส

Ø เครื่องแลกเปลี่ยนความร้อน304 สแตนเลส, XUELANG, จีน

Ø SCR: SHIMADEN, จีน

Ø วาล์วลูกกลองปรับแบบไฟฟ้าปนูเมติก: YAMATAKE, Japan

Ø ผู้ควบคุม PID: Omron ประเทศญี่ปุ่น

Ø จํากัด: Omron, ญี่ปุ่น

Ø เครื่องยนต์พิเศษ: OLYMSPAN, จีน

Ø เทอร์โมคอปเปอร์: OMEGA

Ø เครื่องปรับความดัน: KUNLUN, CHINA

Ø ปั๊มสูบฝุ่น: RUFUS

9เก็บของ

9-1อุปกรณ์จะถูกบรรจุ / แผงอย่างถูกต้อง เนื่องจากการขนส่งทางทะเลและทางบกระยะไกล และการจัดการที่หยาบคายที่อาจเกิดขึ้นเมื่อทั้งสองฝ่ายไม่อยู่

9-2จะมีการป้องกันความชื้น, การเกิดสนิม, ผง, รอยขีดข่วน, การสั่นสั่น, ฯลฯ ให้ถูกต้อง เพื่อให้สินค้าสามารถมาถึงสถานที่ติดตั้งได้อย่างดี

9-3การสัญลักษณ์การส่งและการตักเตือนที่ลงนาม จะถูกทาสีอย่างชัดเจน และรายการบรรจุรายละเอียด

(ภาษาอังกฤษ) จะติดแน่นอย่างแข็งแกร่ง ภายนอกของบรรจุ

10การจัดส่ง การติดตั้ง และการรับประกันคุณภาพ

10-1 การส่ง

ระยะเวลาการจัดส่งคือ80แต่ไม่รวมเวลาส่ง!

10-2 การติดตั้ง

10-2-1การติดตั้งและการใช้งานใช้เวลา 1 คน x 20 วัน (สูงสุด) โดยการช่วยเหลือของผู้ซื้อ. การฝึกอบรมการผลิตถูกดําเนินการในช่วงเวลาเดียวกัน

10-2-2ค่าเดินทางระหว่างประเทศ รวมถึงตั๋วเครื่องบินไป-กลับ ประกันภัย การขึ้นเรือและอาหารของทีมบริการของผู้ขาย ควรคิดค่าโดยสารให้กับผู้ซื้อ

10-3. การรับประกันคุณภาพ

ผู้ขายให้การรับประกันคุณภาพ 14 เดือน โดยในช่วงเวลานั้น ผู้ขายรับผิดชอบสําหรับอุปกรณ์ที่ล้มเหลวทั้งหมด เนื่องจากคุณภาพต่ํากว่า การออกแบบหรือการบริการที่ไม่ถูกต้อง





11. ภาพห้องปฏิบัติการ




  คอมเพรสเซอร์ความดันสูงφ 3.5MX18M, Autoclave อวกาศ 12











































































12. วาระการจ่ายเงิน

ค่าสัญญาจะถูกชําระโดยผู้ซื้อให้ผู้ขายในวิธีต่อไปนี้

1. 30% ของมูลค่าทั้งหมดจะถูกจ่ายโดย T / T เป็นการชําระเงินล่วงหน้า

2. 65% เมื่อ T/T หรือ LC ยื่นภาพการรับรอง

3. 5% หลังจากที่ลูกค้ายอมรับ หรือ 60 วันหลังจากการจัดส่งสูงสุด

สถานะอื่น ๆ อาจพิจารณาได้ แม้การปรับปรุงเงื่อนไขอาจส่งผลกระทบต่อราคาทั่วไปของระบบ

13เงื่อนไขการบริการ

13.1 การบริการก่อนการขาย

ให้ข้อมูลเทคนิคที่เกี่ยวข้องกับลูกค้าในการเลือกอุปกรณ์ การออกแบบแผนกพื้น, ภาพวาดทั่วไปพื้นฐานและอัตราราคา

13.2 การบริการขาย:

หลังจากที่สัญญาทํางาน เราจะดําเนินการทุกรายการ และรักษามาตรฐานที่เกี่ยวข้องอย่างเข้มงวด ในทุกกระบวนการผลิตคุณภาพและเทคโนโลยีสามารถตอบสนองความต้องการ.

13.3 บริการหลังการขาย

ช่วยลูกค้าในการติดตั้งและฝึกอบรมในสถานที่ การบํารุงรักษาและซ่อมแซมเป็นเวลา 1 ปี ลูกค้าจะต้องจ่ายค่าตั๋วเครื่องบินไป-กลับ และค่าที่พัก





14กําหนดและเงื่อนไขเพิ่มเติมจะอธิบายในสัญญาสุดท้าย



ทีมงาน OLYMSPAN ทั้งหมดขอบคุณสําหรับโอกาสที่จะส่งข้อเสนอนี้สมาชิกทีมทุกคนชื่นชมโอกาสในการทํางานกับคุณ และมองไปข้างหน้าโอกาสที่จะเกินความคาดหวังของคุณหากคุณมีคําถาม ความต้องการหรือความคิดใดๆ กรุณาไม่ลังเลที่จะติดต่อกับผู้ลงนามด้านล่าง























รายละเอียดการติดต่อ
Jiangsu Olymspan Equipment Eechnology Co.,Ltd

ผู้ติดต่อ: Mr. Marco

โทร: +8613861176509

แฟกซ์: 86-0519-88722330

ส่งคำถามของคุณกับเราโดยตรง (0 / 3000)

ผลิตภัณฑ์อื่น ๆ
